4 ανθεκτική οθόνη αφής καλωδίων, επιτροπή οθόνης αφής 19 ίντσας για POS το όργανο ελέγχου

4 καλωδίων ανθεκτική αφής οθόνη αφής οθόνης 19inch LCD ανθεκτική για POS το όργανο ελέγχου

Πώς μια ανθεκτική οθόνη αφής λειτουργεί;
Στους απλούς όρους, μια ανθεκτική οθόνη αφής είναι μια ευαίσθητη στην επαφή επίδειξη υπολογιστών που αποκρίνεται με την εφαρμογή της πίεσης. Όταν η επαφή γίνεται στην επιφάνεια της οθόνης επαφής, αυτά τα δύο φύλλα πιέζονται από κοινού. Κάθε φύλλο έχει τις οριζόντιες και κάθετες γραμμές που καταχωρούν την ακριβή θέση της αφής.

Η διαδικασία αντίληψης είναι όπως κατωτέρω.

Η τάση διαδικασίας αντίληψης επιβάλλεται μεταξύ του ηλεκτροδίου X1 και X2 στο τοπ φύλλο. Κατόπιν, θα διαμορφωθεί στο τοπ φύλλο μια ισοδυναμική διανομή που είναι παράλληλη στο X1 και το X2.

Να υποθέσει ότι το ηλεκτρόδιο X1 είναι 0V (έδαφος), κατόπιν επιβάλλει 5V στο ηλεκτρόδιο X2. Εάν το κεντρικό σημείο μεταξύ των δεξιών και αριστερών ηλεκτροδίων αγγίζεται, 2.5V θα μετριόταν από το κατωσέντονο. Εάν ένα σημείο 1/5 μακρυά από X1 (4/5 μακρυά από X2) αγγίζεται, 1V θα μετριόταν από το κατωσέντονο. Το σημείο συντεταγμένων Χ ανιχνεύεται κατά αυτόν τον τρόπο.

Μετά από να ανιχνεύσει το ισότιμο σημείο στην κατεύθυνση Χ, η τάση επιβάλλεται μεταξύ του ηλεκτροδίου Y1 και Y2 στο κατωσέντονο. Το σημείο μεταξύ Y1 και Y2 (συντεταγμένη Υ) θα μετριόταν από το τοπ φύλλο, ακριβώς με τον ίδιο τρόπο με τη συντεταγμένη Χ στο βήμα 1-2.

Σαν σύνολο βήματος 1, 3 επαναλαμβάνονται, το Χ και τα σημεία συντεταγμένων Υ των αγγιγμένων συντηρήσεων θέσεων που ανιχνεύονται.

Υπάρχει δομική διαφορά μεταξύ 4 5 καλωδίων τεχνολογιών καλωδίων και;

Ακριβώς ίδιος όπως η αναλογική ανθεκτική τεχνολογία 4 καλωδίων, ένα ανάλογο 5 ανθεκτικός αισθητήρας καλωδίων αποτελείται από τα φύλλα κορυφών και κατώτατων σημείων που αντιμετωπίζουν το ένα το άλλο με ένα χάσμα - μεταξύ. Αντίθετα από την αναλογική ανθεκτική τεχνολογία 4 καλωδίων, τα ηλεκτρόδια τοποθετούνται σε τέσσερις γωνίες του κατωσέντονου στην αναλογική τεχνολογία 5 καλωδίων. Η διαδικασία αντίληψης είναι όπως κατωτέρω

Κύριο χαρακτηριστικό γνώρισμα

• Υψηλός ακριβής

• Πίεση - ευαίσθητη

• Μπορέστε αποκρίνεται σε οποιαδήποτε συσκευή εισαγωγής
• Σύντομος χρόνος απόκρισης
• Συμπαγές μέγεθος για την εύκολη ολοκλήρωση
• Προσαρμογή διαθέσιμη


Προδιαγραφή του προϊόντος

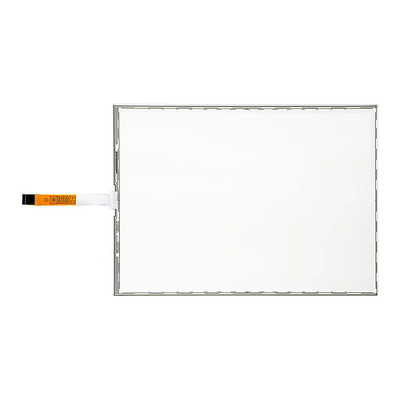

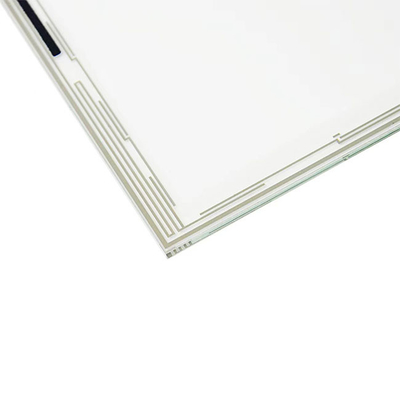

Εικόνα του προϊόντος

Τεχνικό σχέδιο
