Λεπτομέρειες:
|
Τύπος αφής: | Επιτροπή αφής IR | Σημεία αφής: | αφή 2,4,6 ponits |
---|---|---|---|
Γυαλί: | 3mm μετριασμένο γυαλί | τάση εισαγωγής: | 5V |
Οδηγός: | Plug and play | διεπαφή: | USB |
Υψηλό φως: | Υπέρυθρη οθόνη αφής Multitouch,Υπέρυθρη οθόνη αφής με τη διεπαφή USB |
Η υπέρυθρη οθόνη αφής (IR) λειτουργεί στο μηχανισμό υπέρυθρου LEDs που τακτοποιείται στις σειρές σε δύο παρακείμενες bezel άκρες του PCB με τους φωτοανιχνευτές που τοποθετούνται στις δύο αντίθετες άκρες που λειτουργούν ως συσκευές αποστολής σημάτων και δέκτες. Το LEDs εκπέμπει τις υπέρυθρες ακτίνες για να διαμορφώσει ταυτόχρονα ένα πλέγμα των ακτίνων πέρα από την επίδειξη. Όταν ο χρήστης επιθυμεί να στείλει ένα σήμα μέσω της αφής, μπορεί να κάνει έτσι με τη διακοπή των ελαφριών ακτίνων με ένα φυσικό αντικείμενο. Δεδομένου ότι κάθε οι υπέρυθρες οδηγήσεις είναι ανεξάρτητες, η οθόνη αφής είναι σε θέση να επιτύχει τον προσδιορισμό θέσης με την ανάλυση της μείωσης στο φως στους αντίστοιχους φωτοανιχνευτές. Το σήμα υποβάλλεται σε επεξεργασία έπειτα από τα στοιχεία κυκλώματος ελέγχου και στέλνεται στο PC για τις συντεταγμένες του γεγονότος αφής που επιδεικνύεται στην οθόνη ή για να χρησιμοποιηθεί από άλλο λογισμικό για τη σχετική λειτουργία σημάτων.
Πού η υπέρυθρη οθόνη αφής χρησιμοποιείται;
Λόγω αυτών των αξιών, οι υπέρυθρες οθόνες αφής χρησιμοποιούνται στο ATM, την αυτοματοποίηση εργοστασίων, το σύστημα ελέγχου εγκαταστάσεων, την επικόλληση ετικέτας machiens, τον εξοπλισμό medica, το περίπτερο, POS, το διαλογικό whiteboard, άλλες μεγάλου μεγέθους εφαρμογές, και τον αυτοματισμό γραφείου.
Προδιαγραφή του προϊόντος
ΜΗΧΑΝΙΚΟΣ | |
P/N | Λεπτή σειρά CIN |
Πάχος επικαλύψεων | 7,9 χιλ. |
Πλάτος πλαισίων επικαλύψεων | 18,5 χιλ. |
Κατοικία | Πλαστικό πλαίσιο πλαισίων αργιλίου |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΦΗΣ | |
Μέθοδος εισαγωγής | Δάχτυλο ή μάνδρα αφής |
Σημεία αφής | NA2= 2 σημεία αφής, σημεία αφής NA4= 4, σημεία αφής NA6=6 |
Δύναμη ενεργοποίησης αφής | Μη ελάχιστη δύναμη ενεργοποίησης |
Ακρίβεια θέσης | 1mm |
Ψήφισμα | 4096 (W) ×4096 (Δ) |
Χρόνος απόκρισης | Αφή: 6ms |
Σχεδιασμός: 6ms | |
Ταχύτητα δρομέων | 120 σημείο/SEC |
Γυαλί | διαφάνεια γυαλιού 3mm: 92% |
Μέγεθος αφής αντικειμένου | ≥ Ø5mm |
Ένταση αφής | Πάνω από 60 εκατομμύρια ενιαίας αφής |
ΗΛΕΚΤΡΙΚΟΣ | |
Λειτουργούσα τάση | ΣΥΝΕΧΕΣ 4.5V ~ συνεχές ρεύμα 5.5V |
Δύναμη | 1.0W (100mA στο συνεχές ρεύμα 5V) |
Αντιστατική απαλλαγή (Πρότυπα: Β) |
Η απαλλαγή αφής, βαθμολογεί 2: Ένταση 4KV εργαστηρίων |
Η απαλλαγή αέρα, βαθμολογεί 3: Ένταση 8KV εργαστηρίων | |
ΠΕΡΙΒΑΛΛΟΝ | |
Θερμοκρασία | λειτουργία: - 10 °C ~ 60 °C |
αποθήκευση: - 30°C ~ 70 °C | |
Υγρασία | λειτουργία: 20% ~85% |
αποθήκευση: 0%~95% | |
Σχετική υγρασία | 40 °C, 90% RH |
Αντιεκθαμβωτική δοκιμή |
Πυρακτωμένος λαμπτήρας (220V, 100W), λειτουργούσα απόσταση άνω των 350mm |
Ύψος | 3,000m |
Διεπαφή | USB2.0 πλήρης ταχύτητα |
Δυνατότητα σφραγίδων | Αντι-χύσιμο IP64 (εξατομικεύσιμο σε IP65 αδιάβροχο) |
Εργασιακό περιβάλλον | Άμεσα κάτω από το φως του ήλιου, εσωτερικός και υπαίθριος |
Εφαρμογή της επίδειξης | Όργανο ελέγχου οθόνης αφής/επίδειξη αφής/περίπτερα αφής αφής LCD |
Λογισμικό (υλικολογισμικό) | |
Ενεργοποιήστε το σύστημα | Παράθυρα 7, παράθυρα 8, παράθυρα 10, Andriod, Linux |
Εργαλείο βαθμολόγησης | Το Precalibrated & το λογισμικό μπορούν να είναι μεταφορτώνουν στον ιστοχώρο CJTouch |
VID | 1FF7 |
PID | 0013 |

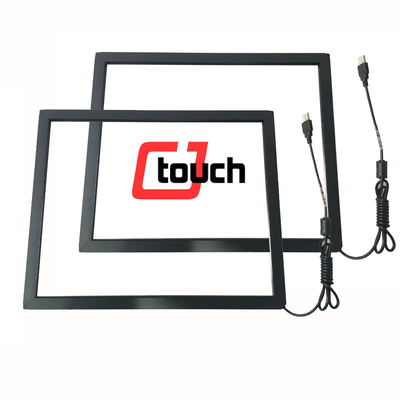

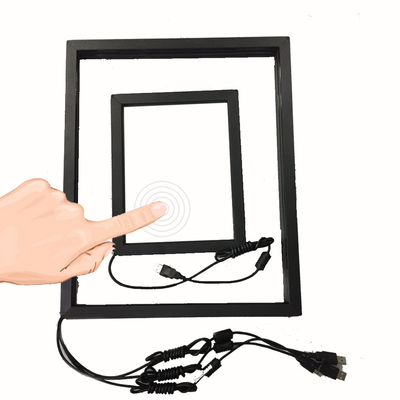

Εικόνα του προϊόντος
Τεχνικό σχέδιο
