Λεπτομέρειες:
|
Όνομα προϊόντων: | Επιτροπή TFT LCD | Μέγεθος: | 17» |
---|---|---|---|
Λόγος διάστασης: | 5:4 | Πίσσα σημείων: | 0.088×0.264 (H×V) |
Γωνία εξέτασης (v/h): | 85/85/80/80 (τύπος.) (CR≥10) | Ανεφοδιασμός τάσης: | 5.0V (τύπος.) |
Πίσσα καρφιτσών: | 1,0 χιλ. | ||
Υψηλό φως: | 1024 δύο καναλιών επιτροπή TFT LCD,17 επίδειξη ίντσας LVDS LCD,Επιτροπή 30 TFT LCD καρφίτσες |
Γενική περιγραφή

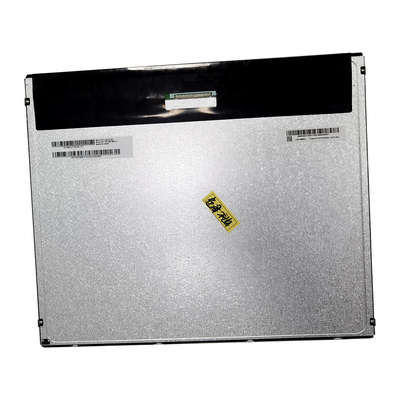

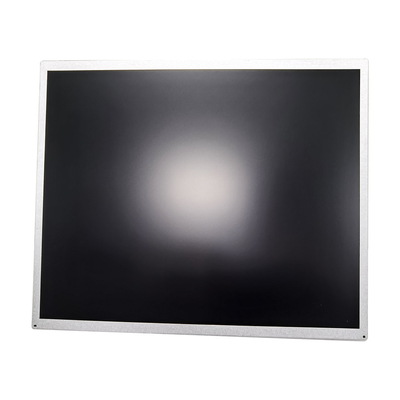

Αυτή η προδιαγραφή ισχύει για τη 17 ίντσα ευρεία ενότητα tft-LCD CJM170ETN01.1 α-Si χρώματος.
η επίδειξη υποστηρίζει το SXGA+ (1280 (Χ) Χ 1024 (Β)) χρώματα σχήματος και 16.7M οθόνης (RGB 6 μπιτ +
Στοιχεία γεια-FRC). Η διεπαφή εισαγωγής είναι δύο καναλιών LVDS και αυτή η ενότητα δεν περιέχει
πίνακας οδηγών για το backlight.
Χαρακτηριστικά επίδειξης
Τα ακόλουθα στοιχεία είναι περίληψη χαρακτηριστικών στον πίνακα υπό τον όρο 25℃:
ΣΤΟΙΧΕΙΑ | Μονάδα | ΠΡΟΔΙΑΓΡΑΦΕΣ |
Διαγώνιος οθόνης | [χιλ.] | 432 (17,0») |
Ενεργός περιοχή | [χιλ.] | 337.920 (Χ) Χ 270,336 (Β) |
Εικονοκύτταρα Hx Β | 1280x 3 (RGB) Χ 1024 | |
Πίσσα εικονοκυττάρου | [χιλ.] | 0,264 (ανά μια τριάδα) Χ 0,264 |
Ρύθμιση εικονοκυττάρου | R.G.B. Κάθετο λωρίδα | |
Τρόπος επίδειξης | Κανονικά άσπρος | |
Άσπρη φωτεινότητα (κέντρο) | [cd/m2] | 250 (τύπος.) |
Αναλογία αντίθεσης | 1000∶1 (τύπος.) | |
Χρόνος απόκρισης | [msec] | 5 (τύπος., on/off) |
Κατανάλωση ισχύος (Ενότητα LCD + μονάδα Backligh) |
[Watt] |
9.91 (τύπος.) LCD modul: Μαύρο σχέδιο PDD (τύπος.) =3 @, Fv=60HzBacklight μονάδα: PBLU (τύπος.) =6.91 @ls=60mA |
Βάρος | [Γραμμάρια] | 1273 (τύπος.) |
Διάσταση περιλήψεων | [χιλ.] | 358.5 (Χ) Χ 296,5 (Β) Χ 10,3 (D) (τύπος.) |
Ηλεκτρική διεπαφή | Δύο καναλιών LVDS | |
Χρώμα υποστήριξης | χρώματα 16.7M (RGB 6 μπιτ στοιχείων +Hi-FRC) | |
Επεξεργασία επιφάνειας | Αντιεκθαμβωτικός τύπος, σκληρότητα 3H | |
Σειρά θερμοκρασίας Λειτουργία Αποθήκευση (ναυτιλία) |
[Oc] [Oc] |
0 έως +50 -20 έως +60 |
Συμμόρφωση RoHS | Συμμόρφωση RoHS | |
Συμμόρφωση TCO | TCO6.0 συμμόρφωση |
Η μόνιμη ζημία μπορεί να εμφανιστεί εάν υπερβαίνοντας την ακόλουθη μέγιστη εκτίμηση.
Σύμβολο | Περιγραφή | Λ. | Max | Μονάδα | Παρατήρηση |
VDD |
Παροχή ηλεκτρικού ρεύματος Τάση εισαγωγής |
Gnd-0,3 | 6.0 | [Βολτ] | Ta=25℃ |
Συνιστώμενος λειτουργών όρος
Σύμβολο | Περιγραφή | Λ. | yp | Max | Μονάδα | Παρατήρηση |
VDD | Τάση ισχύος supplyInput | 4.5 | 5 | 5.5 | [Βολτ] | |
IDD | Ρεύμα δύναμης supplyInput (RMS) | 0,6 | 0,72 | [Α] | VDD=5.0V, μαύρο σχέδιο, Fv=60Hz | |
0,72 | 0,87 | [Α] | VDD=5.0V, μαύρο σχέδιο, Fv=75Hz | |||
PDD | VDD PowerConsumption | 3 | 3.6 | [Watt] | VDD= 5.0V, μαύρο σχέδιο, Fv=60Hz | |
3.6 | 4.32 | [Watt] | VDD=5.0V, μαύρο σχέδιο, Fv=75Hz | |||
IRush | Ρεύμα εισροής | 3 | [Α] | Κόκος 3-1 | ||
VDDrp | Επιτρεπόμενη τάση VDDRipple | 500 | μ | VDD=5.0V, μαύρο σχέδιο, Fv=75Hz |
