Λεπτομέρειες:
|
Τύπος αφής: | Πολυ οθόνη αφής IR | Σημεία αφής: | αφή 2,4,6 ponits |
---|---|---|---|
Γυαλί: | 3mm μετριασμένο γυαλί | τάση εισαγωγής: | 5V |
Οδηγός: | Plug and play | διεπαφή: | USB |
Υψηλό φως: | 15inch υπέρυθρη οθόνη αφής,Υπέρυθρη οθόνη αφής για το περίπτερο |
Πώς οι υπέρυθρες οθόνες αφής ανιχνεύουν την αφή;
Μια υπέρυθρη οθόνη επαφής χρησιμοποιεί τους υπέρυθρους εκπομπούς και τους δέκτες για να δημιουργήσει ένα αόρατο πλέγμα των ακτίνων υπέρυθρου φωτός πέρα από την οθόνη. … Ένας αισθητήρας ανιχνεύει την αφή ενός προσώπου όταν διακόπτει ένα αντικείμενο τις ελαφριές ακτίνες. Αυτό επιτρέπει την πολυ-αφή και επίσης δεν απαιτεί το χρήστη για να εφαρμόσει την πίεση να καταχωρηθεί μια αφή. Μια υπέρυθρη οθόνη επαφής χρησιμοποιεί μια σειρά των X-$L*Y υπέρυθρων οδηγήσεων και ζευγαριών φωτοανιχνευτών γύρω από τις άκρες της οθόνης για να ανιχνεύσει μια διάσπαση στο σχέδιο των ακτίνων των οδηγήσεων. Οι ακτίνες αυτών των οδηγήσεων διασχίζουν η μια την άλλη στην κατακόρυφο και horizontalpatterns. Αυτό βοηθά τους αισθητήρες να πάρουν την ακριβή θέση της αφής. Ένα σημαντικό όφελος ενός τέτοιου συστήματος είναι ότι μπορεί να ανιχνεύσει ουσιαστικά οποιαδήποτε εισαγωγή συμπεριλαμβανομένου ενός δάχτυλου, του φορημένου γάντια δάχτυλου, stylus ή της μάνδρας. Χρησιμοποιείται γενικά στις υπαίθρια εφαρμογές και τα συστήματα θέσεων πώλησης που δεν μπορούν να στηριχθούν σε έναν αγωγό (όπως ένα γυμνό δάχτυλο) για να ενεργοποιήσουν την οθόνη επαφής. Αντίθετα από τις χωρητικές οθόνες επαφής, οι υπέρυθρες οθόνες επαφής δεν απαιτούν οποιαδήποτε διαμόρφωση στο γυαλί που αυξάνει τη διάρκεια και την οπτική σαφήνεια του γενικού συστήματος. Οι υπέρυθρες οθόνες επαφής είναι ευαίσθητες στο ρύπο/τη σκόνη που μπορούν να παρεμποδίσουν τις ακτίνες IR, και να πάσχουν από parallax στις κυρτές επιφάνειες και accidentalpress όταν αιωρείται ο χρήστης το δάχτυλό του/της πέρα από την οθόνη ενώ ψάχνοντας για το στοιχείο που επιλέγεται
Υπέρυθρα χαρακτηριστικά γνωρίσματα οθόνης αφής:
1.Ultra-λεπτύντε και πλαίσιο εξαιρετικά-στενών, κοχύλι κραμάτων αλουμινίου.
ακρίβεια αφής 2.High και ομαλό γράψιμο.
3.Driver-ελεύθερη υποστήριξη για τα πολλαπλάσια λειτουργικά συστήματα.
4.Long ζωή υπηρεσιών, συντήρηση-ελεύθερη.
5.Toughened υλικό γυαλιού, με την υψηλή μετάδοση, ισχυρή σταθερότητα.
6.Strong αποσυμφορητική δυνατότητα, αντιστατική απόδοση του βιομηχανικού ESD.
7.Response επιταχύνετε (λιγότερο από 15 χιλιοστά του δευτερολέπτου), αισθητήρας που η ασυνεχής ζημία 10%, μπορεί ακόμα να λειτουργήσει.
8.No τα ειδικά εργαλεία αφής είναι αναγκαία, ακριβώς αδιαφανή αντικείμενα.
Προδιαγραφή του προϊόντος
ΜΗΧΑΝΙΚΟΣ | |
P/N | Λεπτή σειρά CIN |
Πάχος επικαλύψεων | 7,9 χιλ. |
Πλάτος πλαισίων επικαλύψεων | 18,5 χιλ. |
Κατοικία | Πλαστικό πλαίσιο πλαισίων αργιλίου |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΦΗΣ | |
Μέθοδος εισαγωγής | Δάχτυλο ή μάνδρα αφής |
Σημεία αφής | NA2= 2 σημεία αφής, σημεία αφής NA4= 4, σημεία αφής NA6=6 |
Δύναμη ενεργοποίησης αφής | Μη ελάχιστη δύναμη ενεργοποίησης |
Ακρίβεια θέσης | 1mm |
Ψήφισμα | 4096 (W) ×4096 (Δ) |
Χρόνος απόκρισης | Αφή: 6ms |
Σχεδιασμός: 6ms | |
Ταχύτητα δρομέων | 120 σημείο/SEC |
Γυαλί | διαφάνεια γυαλιού 3mm: 92% |
Μέγεθος αφής αντικειμένου | ≥ Ø5mm |
Ένταση αφής | Πάνω από 60 εκατομμύρια ενιαίας αφής |
ΗΛΕΚΤΡΙΚΟΣ | |
Λειτουργούσα τάση | ΣΥΝΕΧΕΣ 4.5V ~ συνεχές ρεύμα 5.5V |
Δύναμη | 1.0W (100mA στο συνεχές ρεύμα 5V) |
Αντιστατική απαλλαγή (Πρότυπα: Β) |
Η απαλλαγή αφής, βαθμολογεί 2: Ένταση 4KV εργαστηρίων |
Η απαλλαγή αέρα, βαθμολογεί 3: Ένταση 8KV εργαστηρίων | |
ΠΕΡΙΒΑΛΛΟΝ | |
Θερμοκρασία | λειτουργία: - 10 °C ~ 60 °C |
αποθήκευση: - 30°C ~ 70 °C | |
Υγρασία | λειτουργία: 20% ~85% |
αποθήκευση: 0%~95% | |
Σχετική υγρασία | 40 °C, 90% RH |
Αντιεκθαμβωτική δοκιμή |
Πυρακτωμένος λαμπτήρας (220V, 100W), λειτουργούσα απόσταση άνω των 350mm |
Ύψος | 3,000m |
Διεπαφή | USB2.0 πλήρης ταχύτητα |
Δυνατότητα σφραγίδων | Αντι-χύσιμο IP64 (εξατομικεύσιμο σε IP65 αδιάβροχο) |
Εργασιακό περιβάλλον | Άμεσα κάτω από το φως του ήλιου, εσωτερικός και υπαίθριος |
Εφαρμογή της επίδειξης | Όργανο ελέγχου οθόνης αφής/επίδειξη αφής/περίπτερα αφής αφής LCD |
Λογισμικό (υλικολογισμικό) | |
Ενεργοποιήστε το σύστημα | Παράθυρα 7, παράθυρα 8, παράθυρα 10, Andriod, Linux |
Εργαλείο βαθμολόγησης | Το Precalibrated & το λογισμικό μπορούν να είναι μεταφορτώνουν στον ιστοχώρο CJTouch |
VID | 1FF7 |
PID | 0013 |

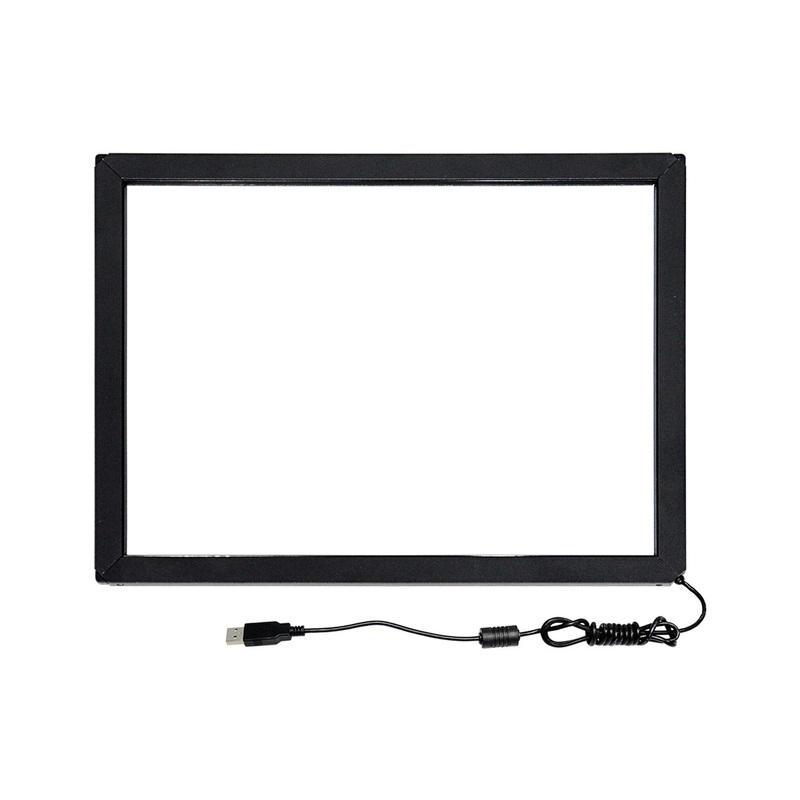

Εικόνα του προϊόντος

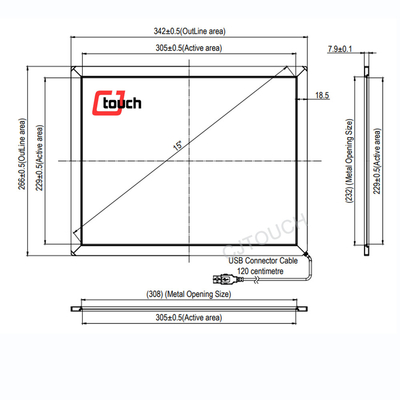

Τεχνικό σχέδιο
